Wireless FM yang sudah pernah di posting ini kita coba dikembangkan dengan harapan bisa lebih "mak nyus" lagi sebagai julukan "si penyadap canggih".
oleh karena itu dari rangkaian dasar yang sudah ada dibumbuhi dengan
penambahan penguat mic dan satu penguat RF lagi untuk output dayanya.
sehingga akan lebih sensitif untuk daya dengar mic sebagai si
penyadapnya dan lebih jauh lagi untuk daya jangkaunya. Dna tentunya
karena versi Wireless II ini pengembangan dari yang fersi sebelumnya
dimaksudkan agar lebih canggil lagi. Apa betul demikian!....mari kita
buktikan kedhasyatannya.....
Setelah selesai dirangkai dan...betul mak nyus banget, kepekaan mic
lebih dhasyat begitupula dengan pancarannya, sewaktu itu saya gunakan
seutas kabel yang panjangnya tidak lebih dari satu meter. Ada yang mau
coba lagi untuk merakitnya? silahkan...

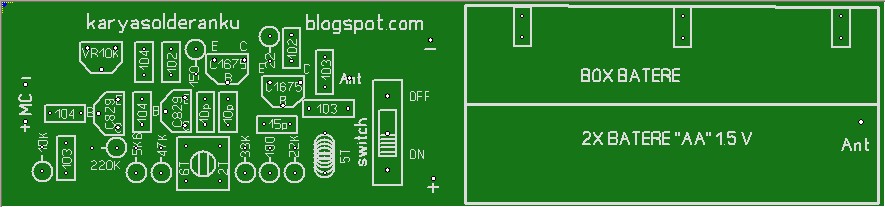

Tata Letak dan Layout Wireless FM. Sumber tegangan 3 Volt dari 2 buah Batu Batere
Kepekaan mic bisa diatur sesuai kebutuhan dengan mengadjust VR trimpot
10k, jika digunakan untuk mikropon maka setingan jangan terlalu besar
sehingga suara enak, jika untuk penyadapan maka silahkan diatur sesuai
selera, hasilnya suara sekecil apapun; suara jangkrik, suara detak jarum
jam, suara adzan dari kejauhan yang sayup-sayup bisa kedengaran jelas
di monitor radio FM. Wow...!
Posting Tambahan
Okay, Bro..ini sudah saya sertakan skema rangkaiannya. Selamat berkreasi...
Wireless ini pada saat test drive, tanpa menggunakan antena, jarak 20m
mampu ditangkap radio reciver FM dengan jelas, lebih-lebih bila
disambung antena berupa kabel sepanjang 50-100cm atau lebih akan sangat
baik jangkauannya.
Memenuhi Permintaan
Mewakili sekian permintaan lewat kontak HP, ada yang meminta layout yang simpel, tidak usah dikasih buntut (stripline)
he..he...katanya, ini saya tampakkan yang tanpa "buntut" dan berwarna
hitam agar mudah di blat/jiplak. Ayo semua berkarya terus agar bangsa
kita maju.
bila mau bikin wireless mic pada gelombang 258,2 MHz, gimana caranya?
BalasHapustks
Diameter koker nya brp mm mas segera dijawab ya mas tanks
BalasHapusmas maaf. itu rangkaian penerimanaya pakai apa yah? apakah radio fm byasa bisa?
BalasHapusgan kalau fm itu berarti siapapun bila memasang radio pada frekuensi yg sama juga akan terdengar ya....
BalasHapussupaya bisa privat bagaimana
